Meßsysteme / Measuring Systems

Meßeinrichtungen am  Fliehkraftprüfstand
Measuring Systems at the Centrifugal Test Bench

Laserwegmeßsystem
Laser Sensors

Wirbelstrommeßsystem
Eddy Current Sensors

Ohmsche Wegaufnehmer
O
hmic Transducers

Hochgeschwindigkeitskamera
High Speed Camera

berührungslose statische und dynamische Verformungsmessung
bis n = 30 000 1/min

berührungslose statische und dynamische Verformungsmessung
bis n = 30 000 1/min

statische Verformungsmessung

Darstellung von elastischen Verformungen, der Bruchvorgang (Burst) rotierender Bauteile kann durch Einzelbilder sichtbar gemacht werden

Auflösung 0.01 mm

dyn. Auflösung 0.002 mm

Auflösung 0.01 mm

Vermessung von Verformungen

100 000 Messungen / sec

150 000 Messungen / sec



      5 000 Bilder/sec

PLB GmbH Impressum

Prüfstand

Meßsysteme

Download

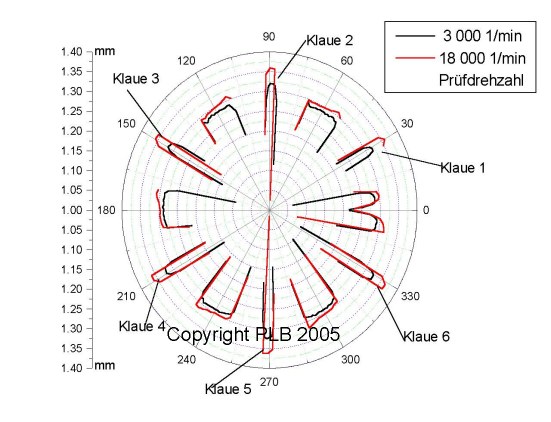

dynamische Konturvermessung mit einem Wirbelstromsensor

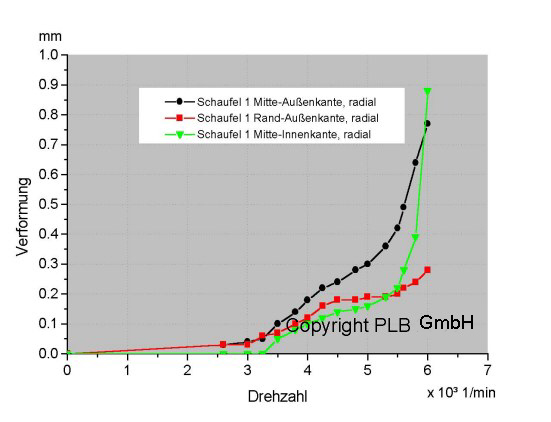

Dynamische Vermessung eines Ventilators mit Laserwegaufnehmern

Einzelbilder aus einer Highspeedaufnahme, Bruchvorgang beim Bersttest einer Kupplungsscheibe
